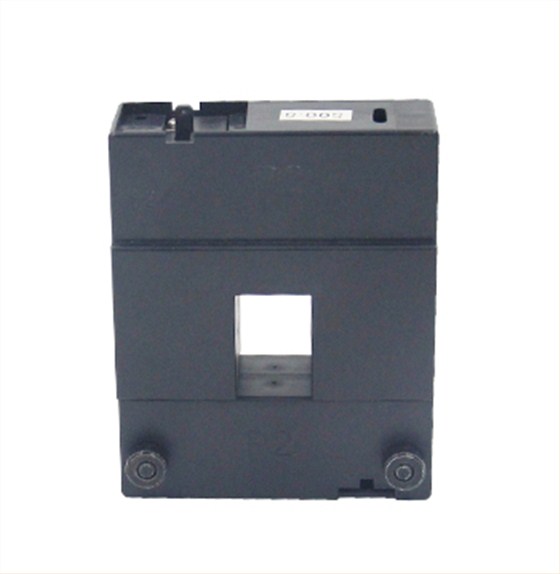

低压电流互感器是一种可以把高交流电流转化为容易控制的低电流的设备，具有性能优良，精度稳定的特点。市面上最常见的即为穿心式电流互感器。

这次聊一下爱可信电气产品的低压电流互感器的选型问题。

1.前期客户要求确定

a.等级确定。

b.客户穿铜牌还是线缆。

c.铜牌尺寸，根数（I型铜牌只能1根，II，III根据内径大小可以多根）。

d.线缆尺寸，小变比能够接受的穿心匝数。

e.最大外壳尺寸。

f.安装方式确定。

2.互感器变比确定

a.客户提供变比规格尺寸工程部确认是否可行，可行即可确定变比。

b.若客户提供变比无法完成，偏小与客户商量是否可以提高穿心匝数，或降低等级要求。偏大与客户商量是否选取更大规格尺寸的互感器。

c.客户提供CAD图纸进行选型。

选型中若为整数如：200/5A即选200/5A。

若为小变比整数40/5A与客户确认后穿心2匝。即为40/5A（2匝）

若为小变比非整数如32/5A与客户确认后可选型40/5A（2匝）

若为大变比非整数如380/5A即可选型为400/5A（只可以往大增加）

d.选型中以本厂互感器检验仪可检验范围为准，如315/5A本厂可以检验即可选型，如1100/5A即使为大变比整数但本厂检验装置无法检测即不可选。

e.以上情况为客户已经把短时超额电流算在内，当客户明确提出提供电流比为直接被测电流，一般选用比被测电流大2/3左右的额定电流更为保险。

f.本厂生产互感器可以在工作电流不超过1.1倍额定电流时正常工作，允许在1.2倍额定值时短时使用。

3.最后型号确定

根据样本各互感器型号尺寸，变比进行确定，报客户确认后交于市场科内勤。

例如订货：BH-0.66Φ30窗口 额定电流比：200/5穿心匝数：1匝额定输出：5VA准确级：0.5级 安装方式：A和D安装

订货代号为：ACH-0.66-30I-200/5 1匝 5VA 0.5级 A+D安装

附录：常规互感器型号选择（特殊型号可与工程部联系）
