: 爱可信无功补偿

ACXIMC系列智能式功率因数控制器是我公司为适应低压无功补偿发展的需要，研制与生产的新一代产品。该产品外形美观大方，运行稳定可靠，安装便捷

全国服务热线：400-8281-719

产品详情

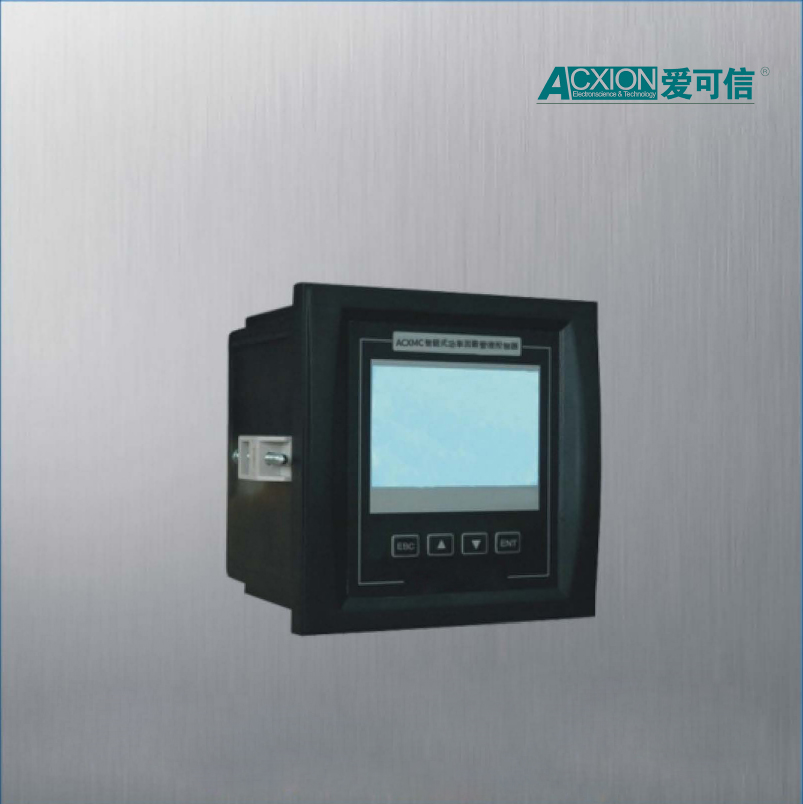

ACXIMC系列智能式功率因数控制器

功率因素控制器

ACXIMC系列智能式功率因数控制器是我公司为适应低压无功补偿发展的需要，研制与生产的新一代产品。该产品外形美观大方，运行稳定可靠，安装便捷。人机界面采用液晶显示器和按键，功能完善，设置简便。采用新型的无趋势潮流判断算法，特别适用于功率因数变动大的场合，动作次数少，控制精度高。

产品可与普通电容器、智能电容器通讯连接，可显示当前电压、电流、功率因数和无功功率等参数。产品采集数据后可按设定要求，进行过/欠压保护、谐波电压/电流保护、过温湿度保护、低电流保护、低功率因数保护等，由此达到保护元器件，提高功率因数，降低线损，提高电能质量目的。

主要技术指标：

控制灵敏度：DC12V,30mA; AC220V,5A;

海拔高度：≤2000米

环境温度：-20℃~＋65℃

相对湿度：40℃，20~90%

大气压力：79.5~106.0Kpa

ACXFHK 电容复合投切开关

ACXFHK 系列电容复合投切开关（以下简称投切装置），主要用于交流50Hz-60Hz额定电压为220V或380V的低电力无功补偿系统中接通和分断电力电容器。其主要特点是投入无涌流、运行低耗及无噪音、稳定、可靠。复合开关是由三个独立的复合开关组成的，适用于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持电器并联。是复合开关接通和断电的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。

主要技术指标

额定电压：220VAC±20%、380VAC±20%

额定电流：40A、60A、8OA

海拔高度：≤2000米

环境温度：-20℃~＋65℃

相对湿度：40℃，20~90%

大气压力：79.5~106.0Kpa

EMC：严酷等级IV

低压串联电抗器

干式铁芯串联电抗器用于低压无功补偿中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其他电器设备的运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改变系统的电压波形，提高系统的功率因数，并能有效的抑制合闸涌流及操作过电压，有效的保护电容器。

1.该电抗器分为三相和单相两种，均为铁芯干式；

2.铁芯采用冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用为环氧层压玻璃布作间隔，以保证电抗气隙在运行过程中不发生变化。

3.线圈采用H级漆包扁铜线绕制，排列紧密且均匀，具有较好的散热性功能；

4.电抗器的线固的铁芯组装成一体经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸漆，使电抗器的线圈和铁芯牢固的结合在一起，不但大大成小了运行时的噪音，而且具有较高的耐热等级；

5.电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升；

6.外露部件采取了防腐处理，引出了端子采用镀锡铜端子。

主要技术指标

1、可用于230Vac、400Vac、600Vac、1140Vac等电网系统；

2、电抗率的种类：1%、4.5%、5.6%、6%、7%、12%、13.8%、14%等；

3、额定绝缘水平3kV/min;

4、电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K;

5、电抗器噪声不大于50dB;

6、电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；

7、电抗值钱性度：在1.8倍额定电流下的电抗值之比不低于 0.95;

8、三相电抗器的任意两相电抗值之差不大于±3%;

9、耐温等级H级（ 180℃ ）以上。

10、相关标准：GB/T1094 .6-2011、EN 60076-6、EN61558-2-20。

圆柱形自愈式低压电力电容

产品质优价廉、服务周到，质量水平明显高于国内行业同类产品，平均寿命可达100000小时。

主要特点：

1、铝合金外壳盖板，可触摸式接线端子内置压力切断防爆装置，底部为M12/M16的安装和接地螺栓。采用干式结构，符合较高的需求。

2、螺栓出现方式，保证了接线的可靠稳定，满足大容量的要求；M8/M10铜螺栓，可连接25mm2电缆，带防触电保护罩。

3、可靠的德式过压力防爆结构，内置式放电电阻。

4、长寿命、多元件设计，增加散热面积，使电容器的升温更低，延长电容器的使用寿命。

5电容元器件采用金属化薄膜设计，既有很高的自愈性能，又满足了高耐压的要求。

6、可用于电力系统提高功率因数；电机、变压器、工频电炉等设备就地补偿，电力牵引机车以及UPS系统和电力系统谐波的滤除等各方面。

主要技术参数

1.使用条件：环境温度-25℃~＋50℃，湿度≤85%, 海拔2000米以下。

2.额定电压：250VAC、280VAC、300VAC、400VAC 、415VAC 、450VAC、480VAC、525VAC、690VAC、750VAC、1050VAC。

3.额定容量：1~50kvar。

4.容量允差：-5~＋10%。

5.损耗角正切值：在工频额定电压下，20℃时tgδ≤ 0.1%。

6.交流耐电压：极间2.15倍额定电压，10秒钟，极壳间3KV, 10秒钟。

7.允许过电压：1.10倍数额定电压。

8.允许过电流：1.30倍鼓额定电流。

9.自放电特性：电容器加根号2Un直流电压，断开电源3分钟后，剩余电压降低到75V或更低。

10.符号标准：G812747-2004、UL810、IEC60831-1996。

智能电容

智能电容器随微电子技术、数字控制技术、通信与网络技术的高速发展和广泛应用，得到了长足的发展。智能化、集成化、网络化、可靠性、可用性、可维护性成为智能电器发展的主流。ACX系列智能集成电力电容器正是智能电器总体发展框架上开发出来的全新一代低压无功补偿设备装置。产品通过国家电力工业无功补偿装置检验测试中心的测试，在0.4KV低压配电网节能、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元，过零投切开关路，线路保护单元，低压电力电容器构成，产品为上下分体式模块化结构，上面由智能测控、开关、保护等单元组成，下面由一台2个（型）或1个（ Y型）低压电力电容器构成。产品分为共补、分补两手中，即可单台使用，也可多台组网构成补偿系统使用，可方便实现就地、分散、集中自动补偿功能，还能满足三相不平衡场合的混合补偿要求。

主要技术指标
1.使用条件：环境温度25℃~＋55℃，湿度≤85%，海拔2000米以下。
2.额定电压：250VAC、280VAC、300VAC、450VAC、480VAC 、525VAC、690VAC。
3.额定容量：1~1OOkvar。
4.容量允差：5~＋10%。
5.测量精度：电压：≤ 0.5%，电流：≤0.5%，温度：±1℃，功率因数：±0.5%。
6.环境要求：无剧烈震动、冲击，无导电尘埃和腐蚀性气体。
7.符号标准：《DL/T842-2003低压并联电容器装置使用技术条件》，《JB／T7117-1993低压并联电容气装置》，《GB/T15576-2008低压无功率静态补偿装置总技术条件》。
