Ae+系列仪表可与互感器、变压器、分流器、电量变送器等配套使用，它在显示和测量的基础上，可以选择增加以下的附加功能，能应用于各种自动化电力系统中。
| 产品描述 |
1）可带RS485通讯接口，采用Modbus-RTU协议。
2）可选择被测量值变送输出，输出为DC4-20mA。
3）开关量输入，一般是两路或四路开关量输入，实现“遥信”功能。
4）开关量输出，可带3路，实现“遥控”功能。
| 产品对比 |
| 技术参数 |
|
技术参数 |
指标 |
|
|
精度等级 |
显示精度：0.5级，频率表0.1级，变送精度：0.5级 |
|
|
显示方式 |
四位，另加符号位，LED数码管显示或LCD液晶显示 |
|
|
输入 |
标称输入 |
电流：AC 1A 、5A，DC4-20MA等；电压：AC 100V 、220V、380V，DC75MV |
|
过程量 |
持续：1.2倍；瞬时：电流10倍（5秒），电流2倍（10秒） |
|
|
频率 |
45～65HZ |
|
|
电源 |
辅助电源 |
开关电源：AC/DC 80-270V |
|
功耗 |
≤3A |
|
|
隔离耐压 |
电源与输入、变送输出、通讯接口为AC 2KV；输入、变送输出、通讯接口两两间为 AC 1KV |
|
|
绝缘电阻 |
≥100MΩ |
|
|
平均无故障工作时间 |
≥50000h |
|
|
工作条件 |
环境温度：-10～55℃，相对湿度≤93%，无腐蚀性气体场所，海拔高度≤2500m |
|
|
模拟量 |
DC 4-20ma电流输出时负载＜510Ω，DC 0-5V电压输出时负载＞100KΩ |
|
|
数字量（通讯） |
RS485接口，MODBUS-RTU协议，波特率默认9600（可选4800,19200）bps |
|

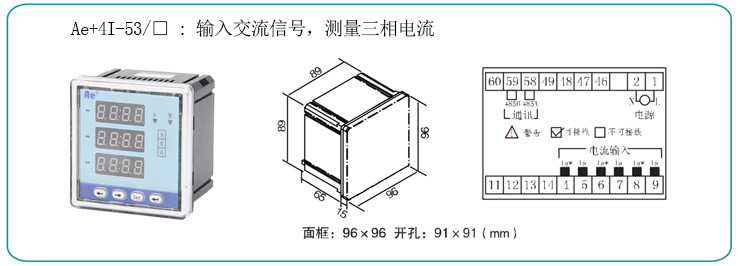

| 型号规格 |
| 产品细节 |
| 产品优势 |
生产质检
NO1.原材料检验
■ 检验设备：LCR数字电桥、耐压测试仪、压敏电阻测试仪、频率振动器；
■ 供应商：要求提供关键元器件的第三方认证、每批出厂检验报告、送样并进行实地评审考核；
■ 按照国标GB2828分级对原材料进行相对应的抽样比率进行抽样。
NO2.生产过程检验
■ 设备：贴片机、多功能交流采样变送器校验装置，雷击浪涌、静放电发生器
■ 自检，互检，产品老化时间72小时，在线检。
NO3.成品检验
■ FQC和CQC检验
■ 设备：多功能交流采样变送器校验装置、耐压测试仪、电能表校验装置
NO4.出厂检验
■ 定期抽查备货，保证所有产品都是近期生产，过期的产品全部销毁
