之前我们学习了信号指示灯、按钮开关的接线,这次我们再跟爱可信电气小艾一起探讨一下电流互感器的穿线方向。
电流互感器也有方向?
答案是肯定的。

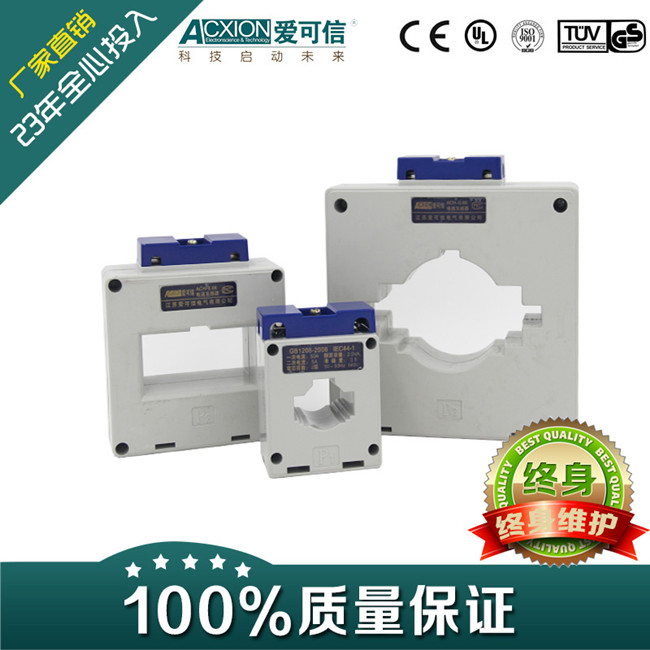

电流互感器的方向一次上有L1和L2,二次上有K1和K2;
电流互感器上一般标有L1、L2字样,L1就是相线的进线,L2就是相线的出线;也就是从L1到L2穿线才对。
电流互感器二次上K1是出线,K2是回线,即电流经K1引出,经过电流器件(如电流表等)回到K2端;
当L1和L2穿反了时(电源下进线时经常有这种情况),可将K1和K2反接,效果是一样的;
电流互感器穿线接反会使公用线电流增大为原来的3倍,如不及时改正,公共线将会因过载而烧断,计量装置计量的电能比实际电能更少如果三相电流的极性都接反了,那么电流变成了负序相位,电流和电压的相位反了180°,得到了有功、无功电量肯定产生误差,建议尽快恢复正确的接线。至于是偏少还是偏多,需要经过向量实测才能计算。
但是电流互感器为下进线时极性要反接因为下进线相当于初级反接了,所以输出也要反接,不然电度表会翻转或功率因数表测量错误。
