为了保证爱可信多功能电力仪表（智能仪表）的稳定工作,优化系统的电磁兼容设计是整个系统设计的关键。本文介绍了多种关于爱可信智能仪表的电磁兼容测试方法之一,即利用电快速瞬变脉冲群抗扰度测试方法对智能仪表进行电磁抗扰度测试,从而评价智能仪表的电磁兼容性能之一。

随着各种电子设备的日益广泛应用,电磁兼容控制技术的研究已经成为一门新兴研究课题。移动通信近十年的迅速发展,各种无线新设备的不断采用,使电磁干扰发生的频率与危害亦随之加大。而由于集中式智能仪表工作于居民住宅区内,很容易受到系统内、外部各种电磁干扰,因此电磁兼容性设计是整个系统设计的重要环节。

本文提出了1种测试智能仪表的电磁兼容性能的方法,即电快速瞬变脉冲群(EFT)抗扰度测试。这种测试方法的运用,可以很好地用来衡量智能仪表的电磁兼容性能之一,从而保证智能仪表质量的稳定性和可靠性。

智能仪表的电快速瞬变脉冲群抗扰度测试方法在同一供电回路中,多种用电器(或设备)在工作过程中(如开关、继电器等在使用时)会产生瞬态脉冲,对智能仪表产生骚扰。为了测试其抗干扰能力,我们采用电快速瞬变脉冲群(EFT)发生器来模拟这种干扰并进行抗扰度实验(EMS)。电快速瞬变脉冲群(EFT)发生器原理，其中U为高压电源;RC为充电电阻;CC为储能电容;RS为脉冲持续时间形成电阻;Rm为阻抗匹配电阻;Lr为脉冲上升时间形成电感电快速瞬变脉冲电磁兼容试验和测量技术满足（GB/T1762614)1998标准,电快速瞬变脉冲群抗扰度试验满足idtIEC610002424:1995标准。

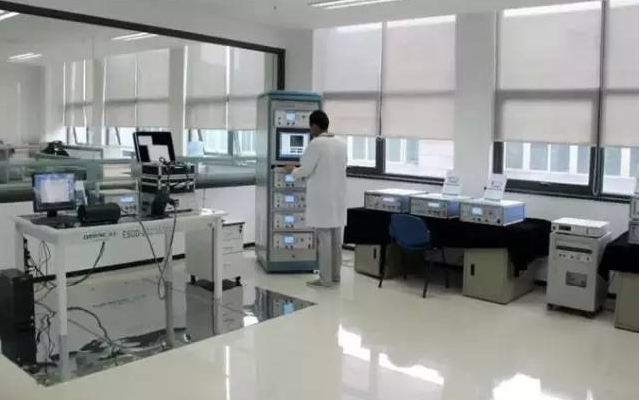

对于智能仪表的EMS测试,我们采用非固定/台式设备的测试方法。首先,按产品技术条件规定检查智能电表功能性能是否正常;

接着,若群脉冲发生器不工作,智能仪表施加标称额定电压,检查智能仪表功能应正常;其次,按产品技术条件规定,确定试验类别和试验等级,设置试验脉冲参数包括发生器内阻、脉冲电压幅度、脉冲频率、脉冲极性、脉冲前沿(上升/下降)时间tr、脉冲宽度td、脉冲串长度、脉冲串周期等。接着,让群脉冲发生器输出开路,经同轴衰减器40/60dB接示波器,/运行0群脉冲发生器,并验证已设置的脉冲参数;然后,将群脉冲发生器输出接去耦/耦合网络,对智能电表施加群脉冲,持续1min,同时观察/检查智能仪表功能是否正常。试验次数应按技术条件规定。断开所有连接,重新检查智能仪表功能是否正常，并对智能仪表各种I/O信号、数据、控制线等进行容耦合夹耦合试验,具体测试方法与上述方法相似,待测试完成后断开所有连接,重新检查智能仪表功能性能是否正常,并记录试验结果,编制试验报告。
